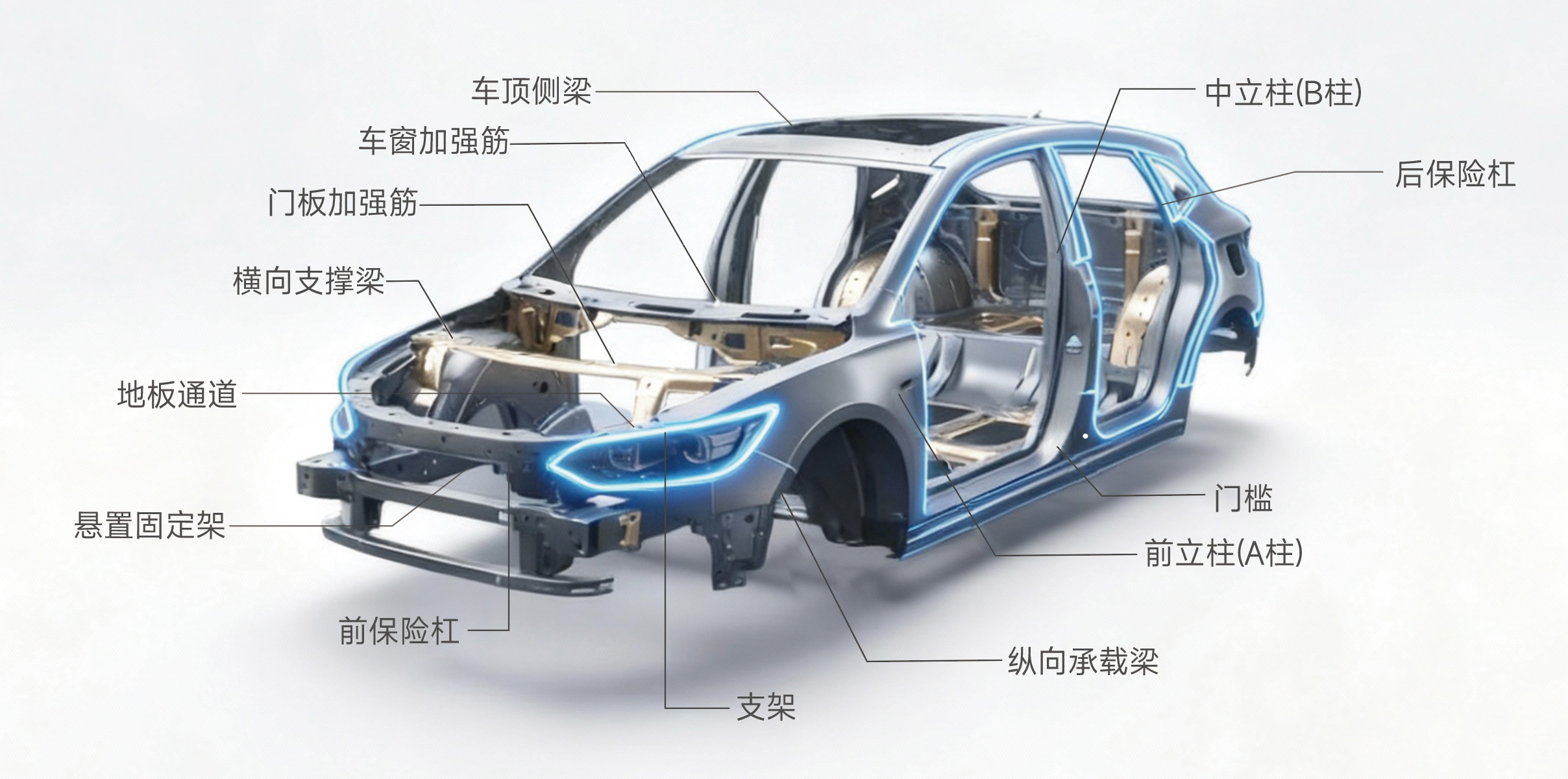

汽車B柱、A柱和縱梁等熱成型件需通過切割質檢才能進入白車身（Body-in-White）焊接，其質量直接關系整車安全。
切割檢測面臨三大難點：環境光、設備振動等現場干擾影響精度；工件種類多、差異大，換型需頻繁調參；人工劃線易漏檢、誤判，檢測速度難匹配生產節拍。

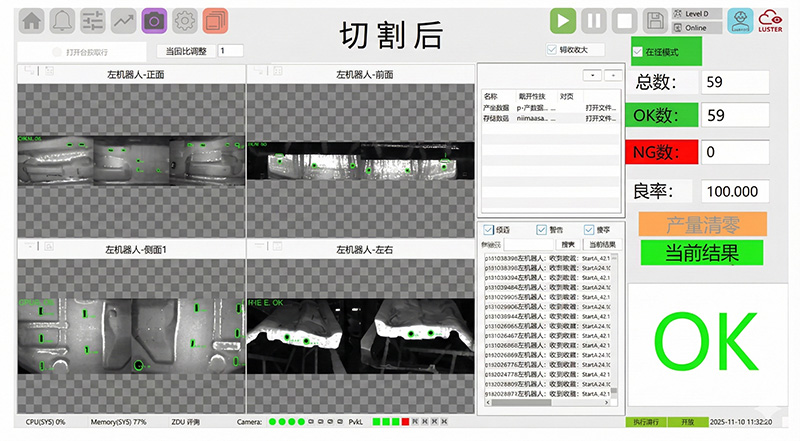

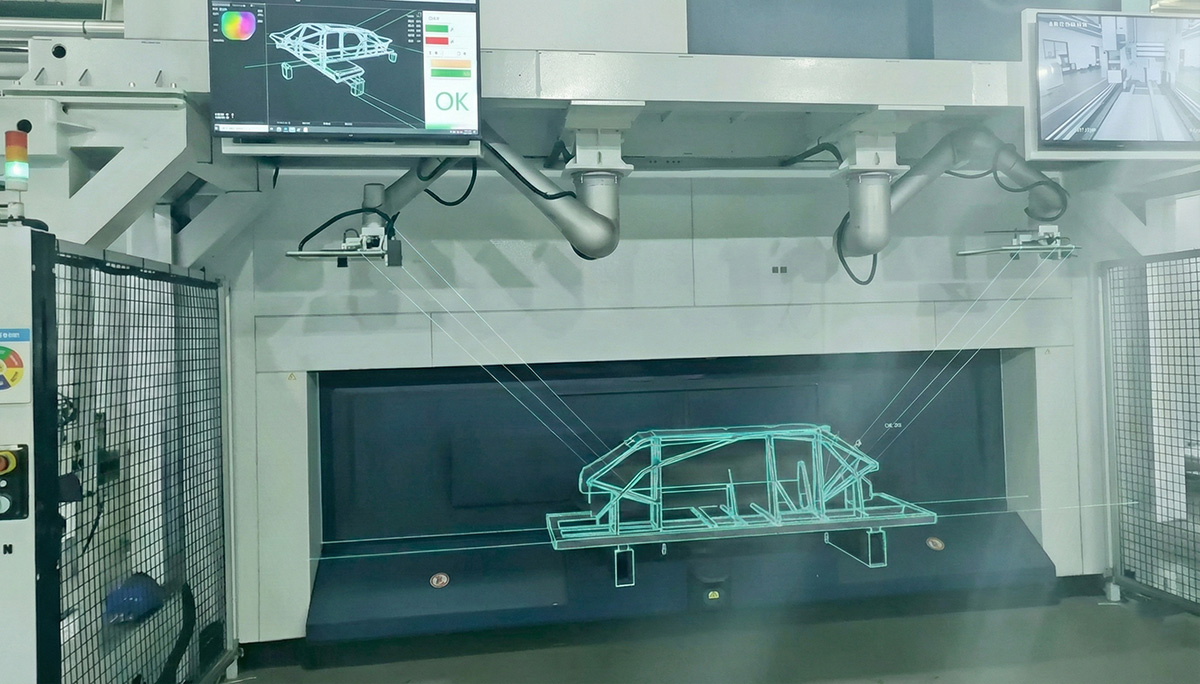

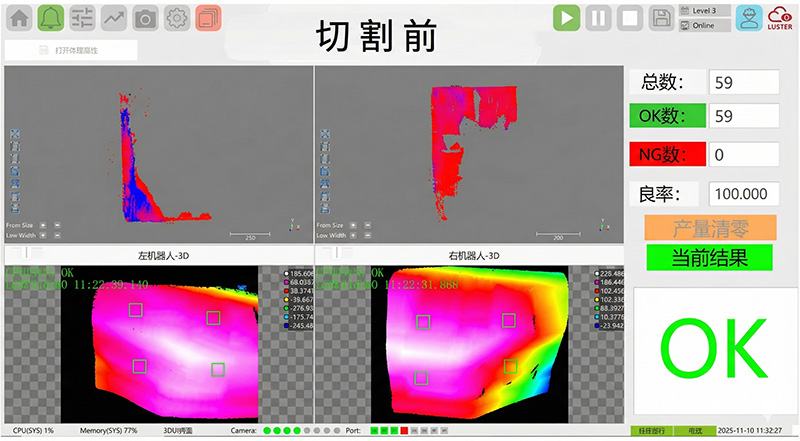

凌云光推出熱成型切割視覺檢測方案，采用雙6軸機械臂搭載定制2D+3D成像模組，以“視覺+AI+自動化”協同技術，實現70余種零件切割前后的全流程高精檢測。切割前，檢測放置偏位與浮高翹曲，防止激光頭撞機；切割后，實時檢出未切透、漏切、孔位偏差等缺陷，杜絕批量問題流出。方案支持固定工位與隨線在線全檢兩種部署方式，已成功應用于國內頭部汽車廠商多車型混線生產。
大件、曲面、深孔等復雜結構靈活檢測
工件種類多、形狀復雜，一條產線往往需切割數十種工件。方案采用6軸機械臂，工作半徑大、穩定性高，對大件（縱梁、橫梁）、曲面（B柱、門環）及內凹深孔等結構實現多面、任意視角靈活成像，兼容50~2000mm尺寸，最大檢測范圍2800×1500mm。
漏光、反光等環境光干擾下清晰呈現特征?

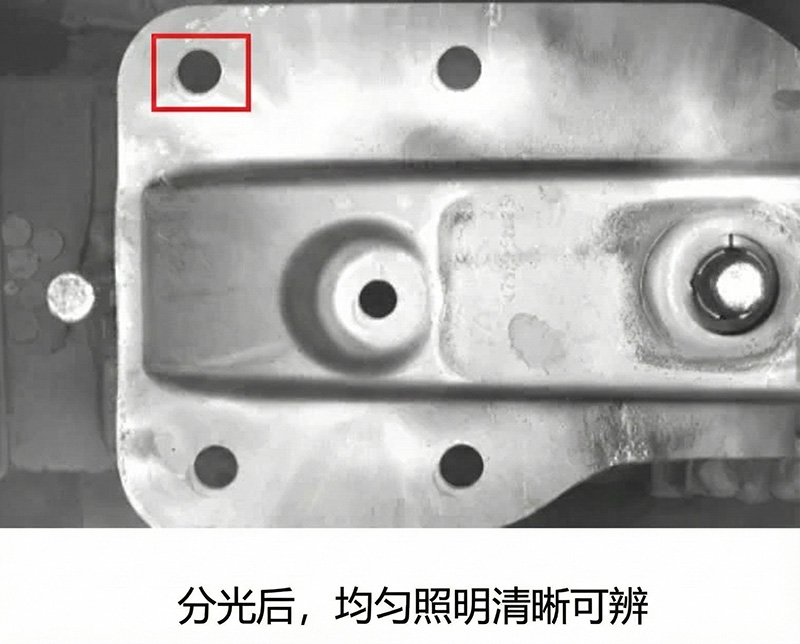

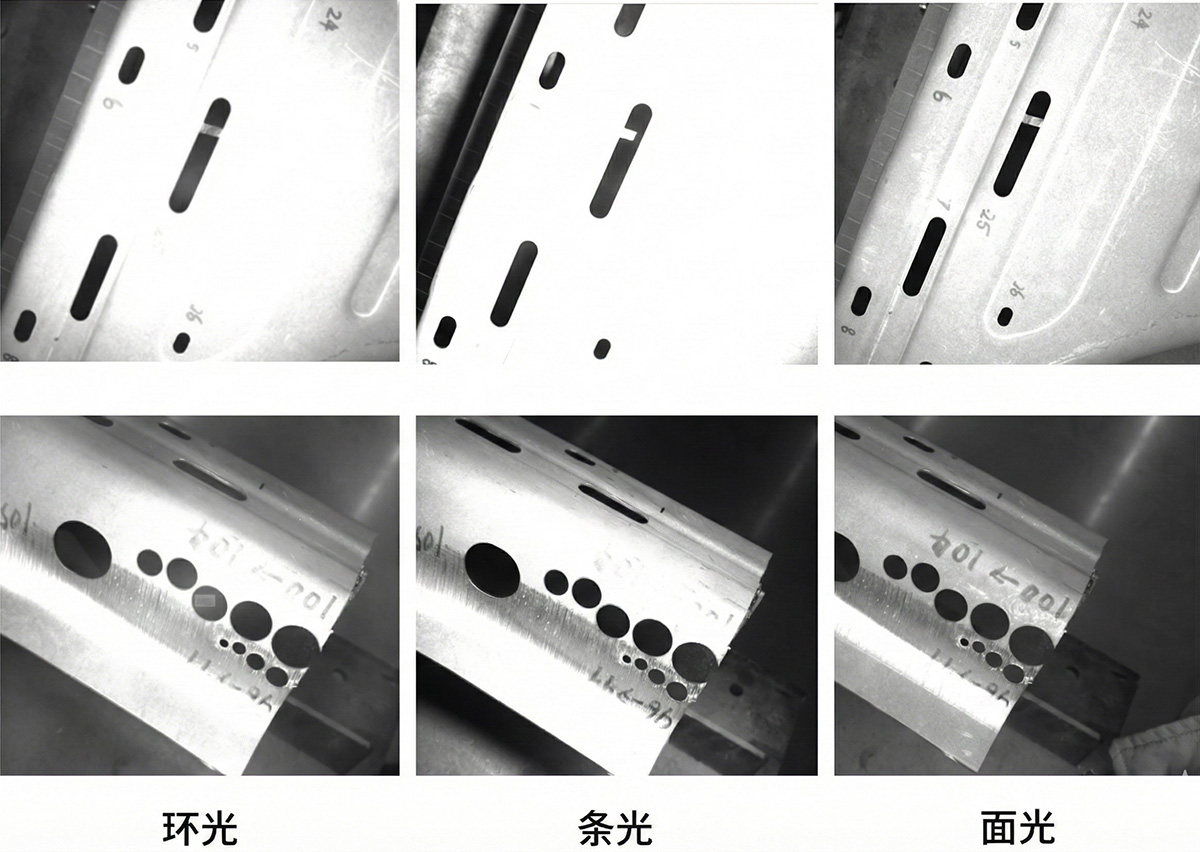

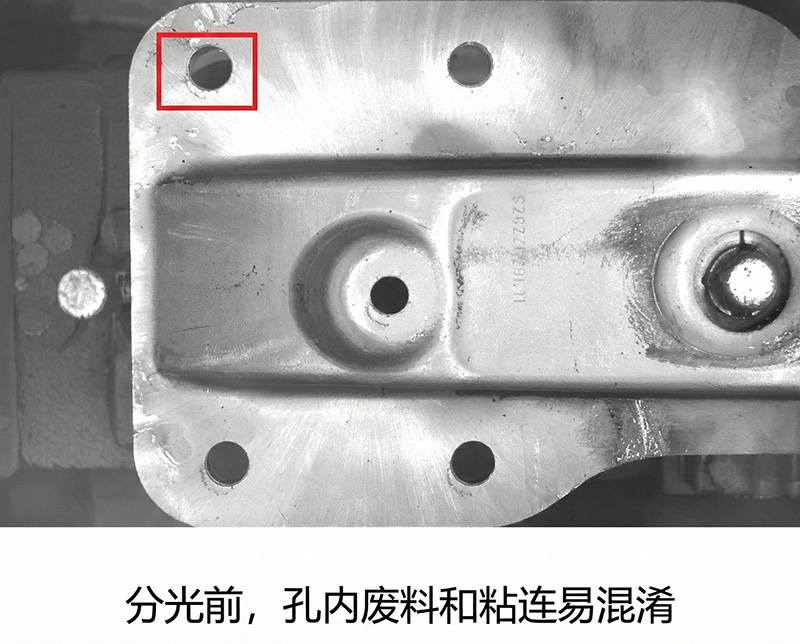

工件（吸能盒、加強板）表面高反光，傳統成像易造成過曝和陰影干擾導致誤報（如孔內廢料和切割粘連易混淆）。方案特別定制四分區AOI光源實現均勻照明，精準檢測圓孔、方孔、異形孔、裙邊尺寸、主副孔位置關系等，精度達0.1mm，顯著降低過檢報錯與批量質量風險。
常見工件小時級切機換型
基于自研平臺專用軟件預設視覺檢測配方，兼容70余種工件（結構件、加強件、吸能件及連接件等），針對常見工件產品切線，可實現小時級快速改機換型；操作界面簡潔直觀，產線技師可獨立完成運維與參數切換。
與切割機聯動立即停機
方案集成物理柵欄+安全光柵，異常自動報警（三色/蜂鳴），并與切割機聯動立即停機，保障人員與設備安全。檢測數據與圖像全程留存，可通過API接入質量管理系統，實現數據追溯、制程能力趨勢分析與持續改進，為產線工廠構建可量化、可追溯的智能質量閉環。
國內某頭部廠商熱成型B柱切割檢測
高溫成型鋼板經激光切割后形成的B柱，需在節拍內完成數十個孔位及輪廓邊線的全尺寸檢測（孔徑±0.1mm、孔位±0.2mm、邊線±0.7mm），該工序直接影響后續焊裝與整車總成裝配精度。
單6軸機械臂搭配定制分區面光視覺模組，有效抑制鏡面反光和環境光干擾，清晰、高對比度呈現B柱輪廓邊線、表面紋理與殘料缺陷等細節，有效防止批量不良。兼容高低范圍300mm內的各類型號，最大檢測尺寸可達2800×1500mm。自動檢測替代人工點檢，單機省2人，換型小時級完成，產線節拍更穩更快。
