設備簡介

SELECT是超連續譜光源配套的即插即用的多波長可調濾波器，采用聲光可調濾波技術(AOTF)。它可以從超連續譜光源的發射光譜中選擇和調諧任意波長，外觀如圖1所示▼

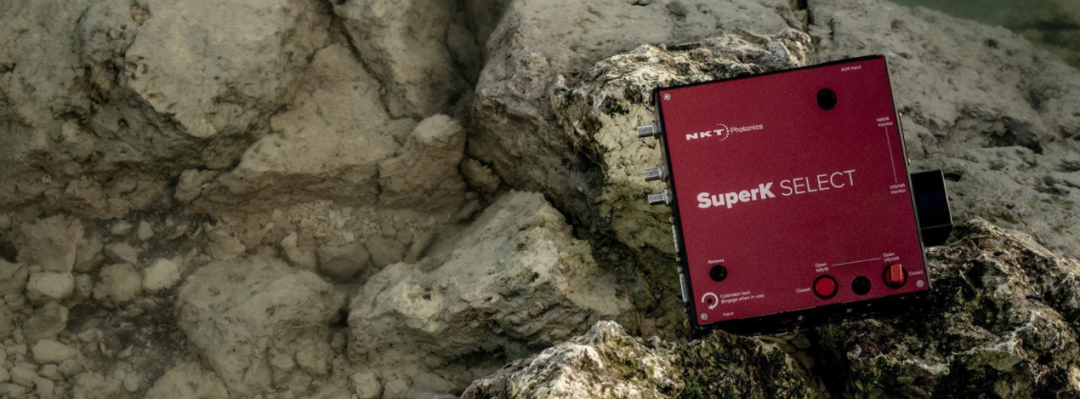

圖1.SELECT濾波器外觀

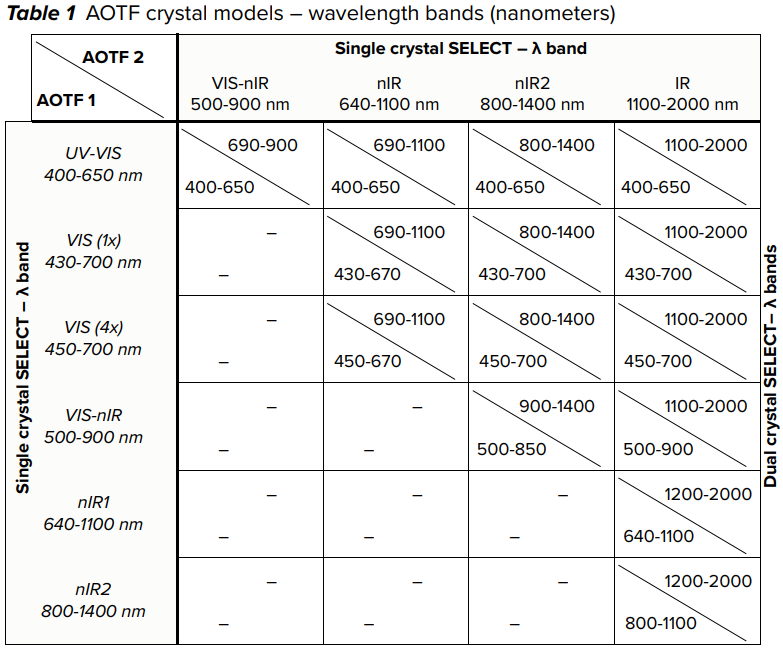

SELECT可以選配不同波長的AOTF晶體，這些晶體可以過濾白光光源發射光譜400到2000納米的波長。每個濾波器可以配置1-2塊AOTF晶體，通過搭配不同波段的晶體，可以滿足不同使用人員對波段的不同需求。表1是可選的雙晶體組合方式▼

注意：在帶寬擴展的情況下，由于SELECT中的二色反射，會使波段間出現間隙，原有的波段會有一定損失。

控制軟件介紹

打開control軟件，點擊連接按鈕后，軟件自動識別出系統中連接的設備，并在左側設備列表中顯示，選中SELECT設備后，可以看到控制面板中出現通道選擇部分和光譜示意圖，界面信息見圖2，圖3所示▼

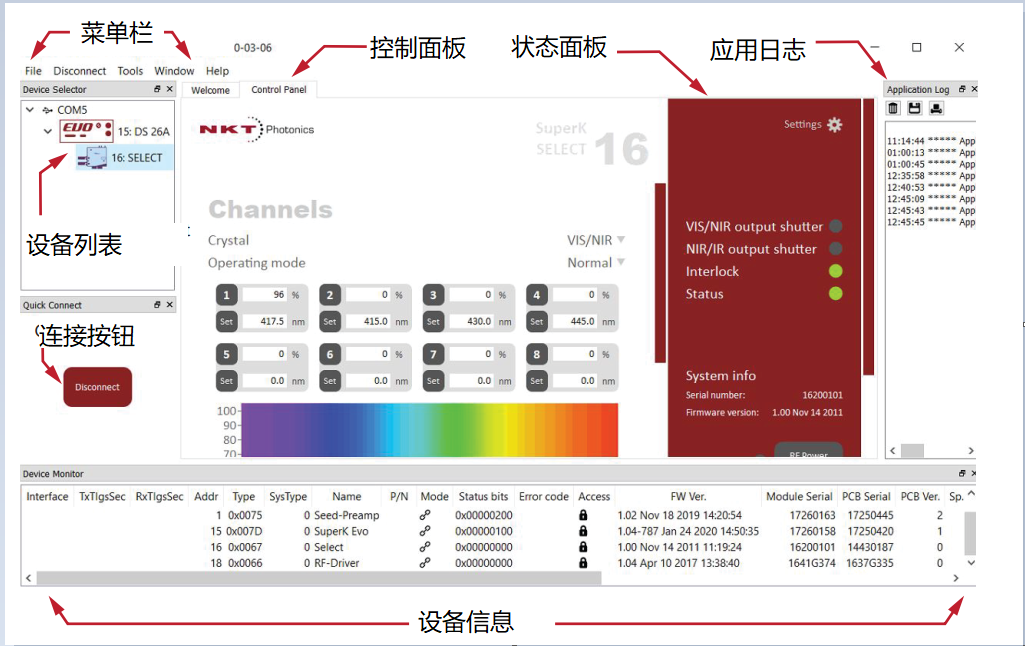

圖2.control控制軟件完整界面

圖3.control控制軟件操作界面

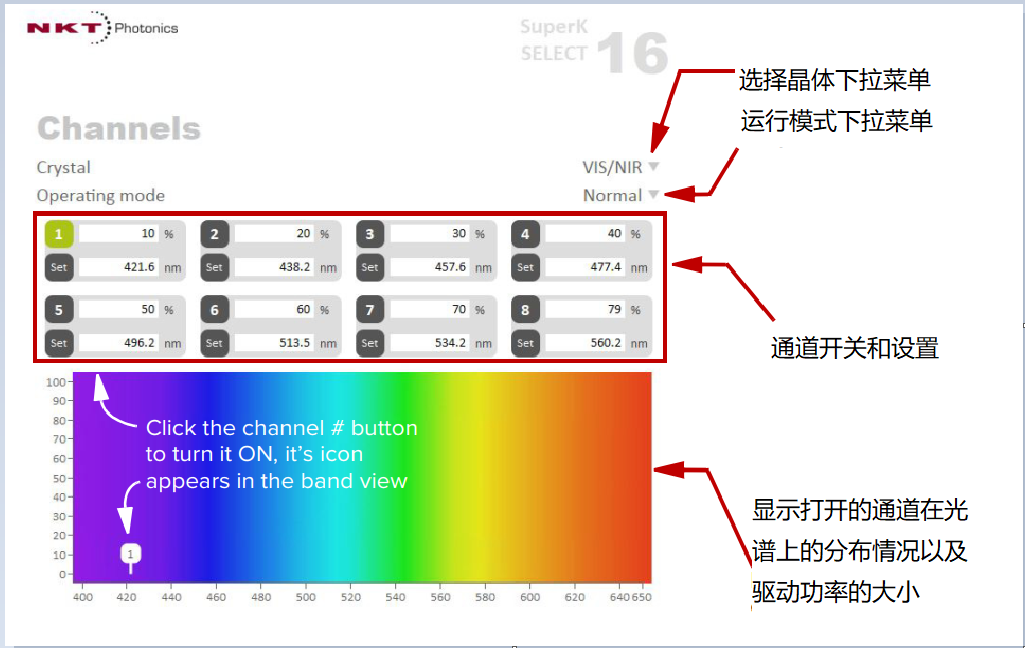

共有8個通道可供選擇打開或者關閉，鼠標在數字上點擊，數字變成綠色就是打開了此通道，可以單通道使用，也可以多通道同時輸出使用。第一欄百分比數值指的是RF驅動功率的百分比，第二欄是選擇的輸出波長，可以鍵盤輸入，也可以直接在光譜圖上拖動帶有數字的滑塊進行功率和波長的設置。如圖4所示▼

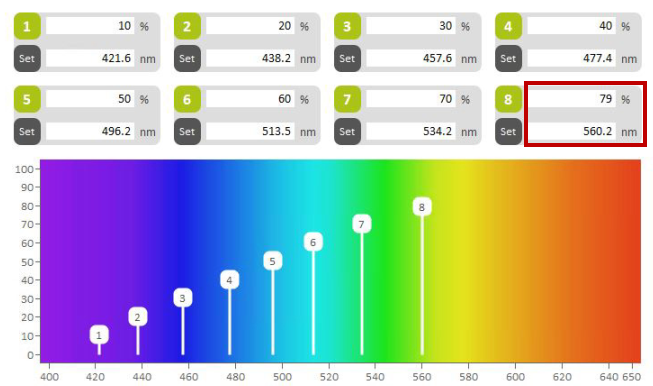

圖4.波長設置界面

在只配備一個RF驅動器時，當RF開關為打開狀態下，選擇晶體下拉菜單是鎖定狀態，此時不能切換晶體，只有將RF開關關閉才能切換晶體，切換后再將RF開關打開就可以正常出光了。如圖5所示▼

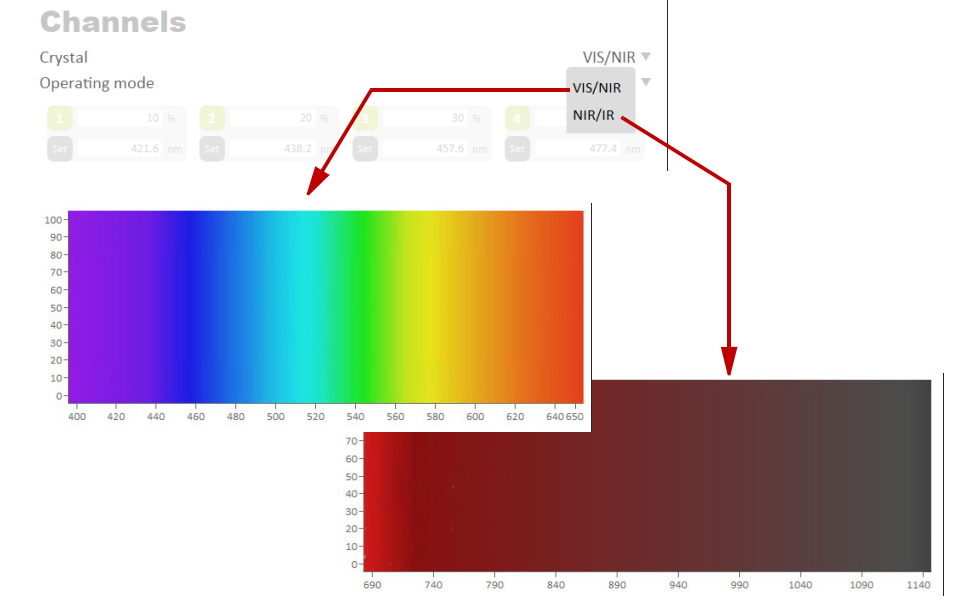

圖5.晶體切換方法

快速波長轉換模式，這個模式下可以預設4組不同波長輸出的組合參數，通過選擇頁簽到來達到快速轉換輸出波長組合的方式，如圖6所示▼

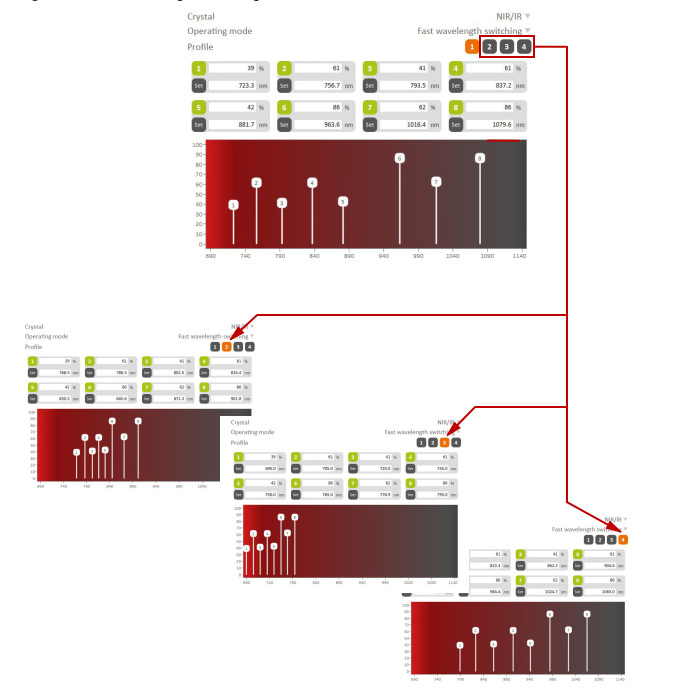

圖6.快速波長轉換功能

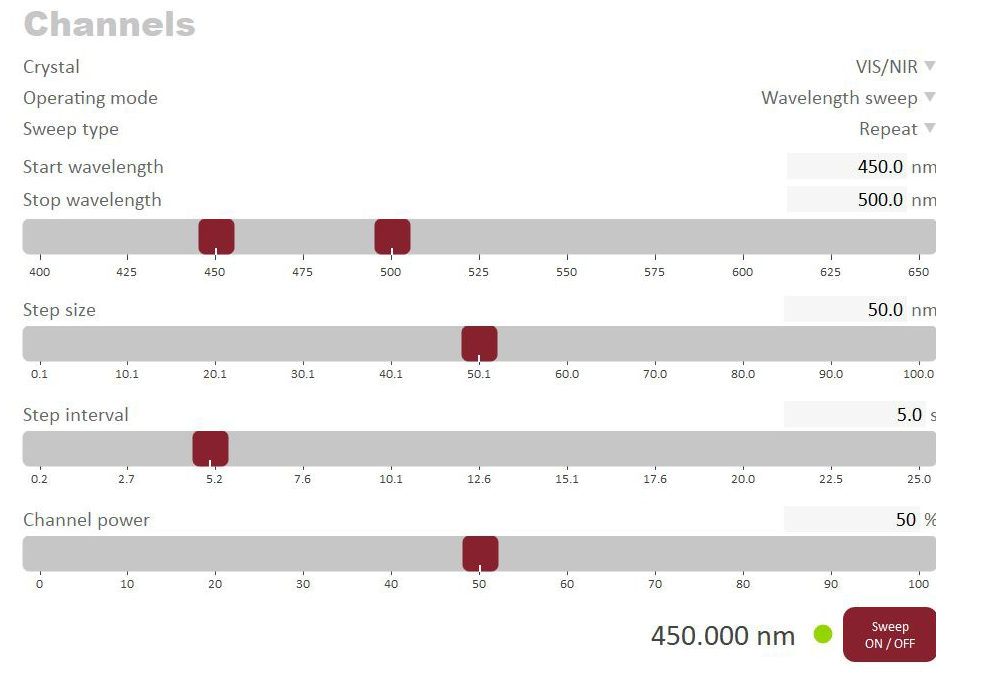

波長掃描功能：通過設置波長范圍，步進量，出光持續時間，這些參數來達到波長單次或者多次掃描的目的，如圖7所示▼

圖7.波長掃描功能

雙晶體同時應用的方法

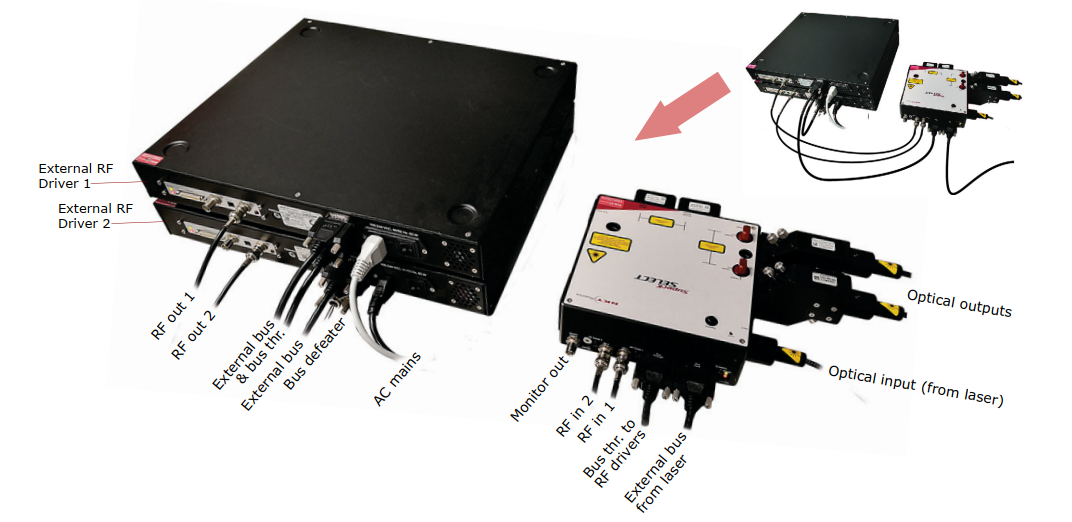

SELECT工作時需要外接RF信號，一般來說兩個晶體不能同時使用，如果想同時使用的話可以配備2個驅動器，如圖8系統所示，將驅動器1的RF OUT口和驅動器2的RF OUT口分別接入SELECT的RF IN 1和RF IN 2即可。

圖8. 雙晶體同時工作時需要配置2個驅動器

SELECT的輸出特性

AOTF晶體輸出的光束是有旁瓣的，由于旁瓣的空間分布與主峰不同，所以通常可以通過在光路中插入一個小孔徑光闌，或者耦合到單模光纖后輸出，對光束進行空間濾波。

空間光輸出時：為了優化輸出光束的質量，通過一個小孔徑光闌對其進行濾波。圖9顯示了單個AOTF通道的光譜輸出與孔徑大小的函數關系。無孔時，主峰兩側各有多個側葉。減小孔徑的大小會降低旁瓣的功率。功率先在外瓣下降，然后在內瓣下降，最后在主瓣下降。

在實際應用中，一階旁瓣的功率與主峰的功率是耦合的，因此在不顯著降低主峰功率的情況下，阻斷一階旁瓣是不可能的。最佳孔徑出現在主峰和一階旁瓣透射時，而高階旁瓣受到很大的削弱。

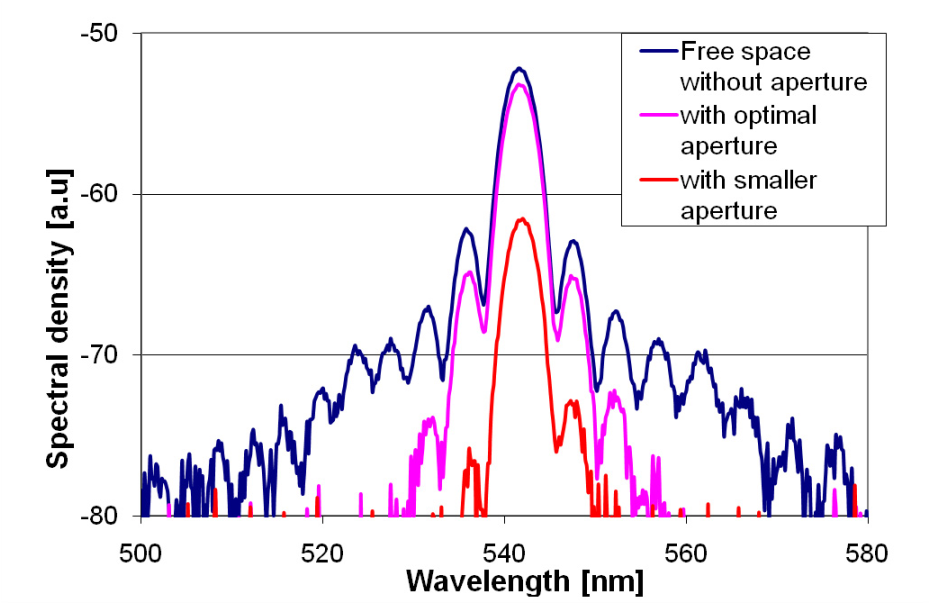

圖9.不同孔徑的光闌與輸出光譜的關系

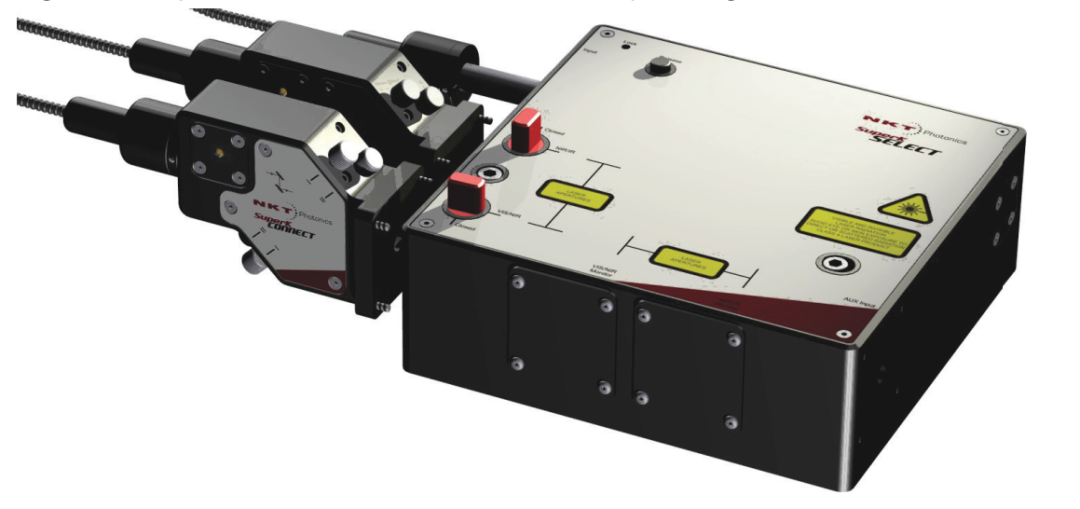

光纖耦合輸出：將傳導光纖通過CONNECT連接到 SELECT輸出口上，這時單模光纖作為一個空間濾波器。在這種情況下，旁瓣也能獲得很好的抑制，抑制深度將取決于傳輸光纖的數值孔徑。

RF驅動功率問題：SELECT的射頻功率是需要考慮的一個重要因素。隨著射頻功率的增加，所選波長的中心峰值逐漸增加到一個點。超過這一點，增加射頻功率會導致旁帶功率增加，而不是中央峰值功率。如圖10所示，超過中心峰值不增加的射頻功率電平稱為最佳射頻功率▼

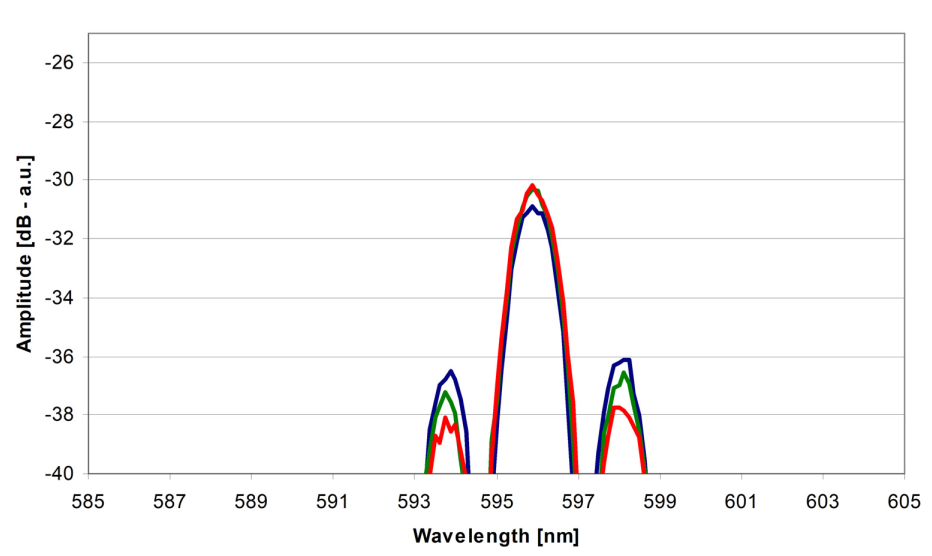

圖10.RF射頻功率對輸出光譜的影響

在圖10中，紅色曲線是最優的，而綠色和藍色曲線是當射頻功率水平超過最優時的結果。旁帶功率增大，中心峰幅值反而減小?？傊?，邊帶和中心峰值之間的功率比由所選配置和運行參數決定。例如，所選擇的波長，射頻功率和所使用的射頻電纜長度。

值得注意的是，在軟件設置選項中輸出晶體的RF功率模式都要選擇Normal模式，圖11所示，這個模式已經在NKT工廠進行了上述射頻功率曲線矯正優化，除非要交換某些硬件，否則不需要進一步優化。只有當一個新的AOTF晶體或新的外部RF驅動器被添加到SELECT時，才使用Overdrive模式。在這些情況下，在工廠設置的最佳射頻功率校準曲線不再有效，可能需要進行新的校準。

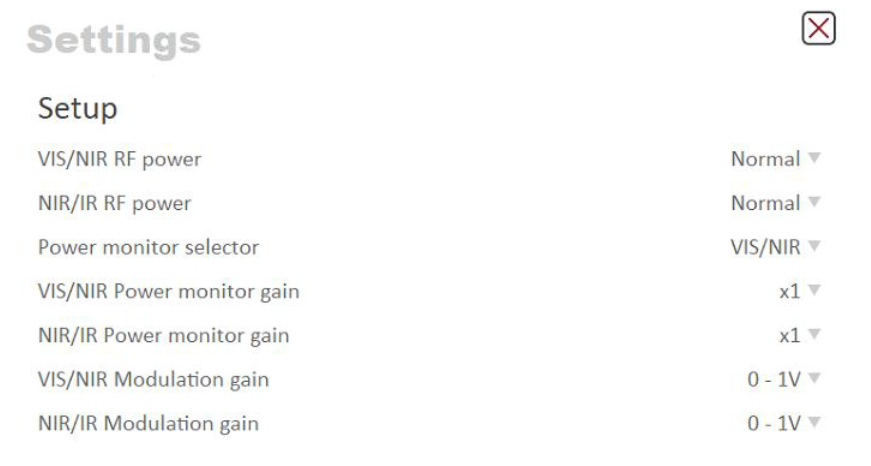

圖11.RF工作模式要選擇Normal模式

”
