1

雖然通過使用無源器件也可以生成PAM-4信號。但是，與有源DAC相比，有源DAC有更多優勢。這里僅列舉以下幾點：

●?輸出功率更大：

有源DAC通常內置放大，從而能提供更大的輸出信號幅度。而無源方案因?yàn)槠渥畹陀行槐仨毾鄳?yīng)地衰減（通常>6dB），而無法實現。

●?不受反射影響：

有源DAC可以有效隔離反射信號的干擾，并且內置的鎖存器進行采樣還原，從而整形得到更完美的信號質量。而無源器件方案在所有方向都是透明的。這意味著，施加輸入端的信號，不僅會出現在輸出上，還會出現在其他的輸入端。這會對輸出信號質量產生影響。并且多次反射會相應地影響整個輸出信號的質量（由于驅動源的輸出反射系數（S22）不夠理想）。一般通過在碼型發生器的兩個輸出端同時接入衰減器，可以將這種影響弱化，但這又同時降低了輸出電壓。

●?寬松的延時精度要求：

DAC對不同路輸入信號的延時只需保證在一定范圍內，即可產生完美輸出信號，不需要嚴格匹配。而無源器件方案的輸入端必須非常好地對齊，否則微小時延也會使輸出信號失真。這對輸入信號有精準時延控制的要求，甚至需要外部添加高精度延遲線，使用非常不方便。

●?離待測件更近：

DAC可以如Remote Head一般，放置在非?？拷麯UT的位置。延長電纜可以放在碼型發生器和DAC之間。這些線纜引入的信號損傷不會影響DAC的輸出。DAC還可以提供重新采樣并整形，即使進行物理移動的同時也不會影響信號質量。而其他方案必須放置在非?？拷a型發生器輸出的位置。這意味著，即使信號源提供了良好PAM-4信號，該信號也很可能需經過很長線纜才能傳輸?shù)酱郎y(cè)件。這將導致高速多電平信號的失真。

●?附加電平較少：

SHF DAC至少具有3bit有效位，最新的DAC產品最高可以實現8bit有效位。其不僅僅可以輸出常見的PAM-4信號，還有各種幅度不等的PAM信號，如PAM-5 / 8/16 /../ 64，多樣的預加重的PAM信號等。而其他方案并不能實現。

2

SHF DAC需要輸入二進制數據信號和與數據同頻的時鐘信號。

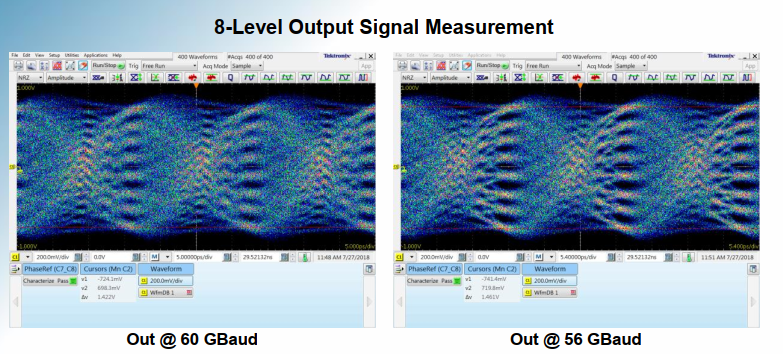

所謂“同頻”時鐘，意思是時鐘速度（以Hz為單位）必須與輸入數據的速度（以bps為單位）相同。例如，想要產生60GBaud的8電平信號，就必須要有一個60 GHz時鐘，再加上三個60 Gbps二進制數據信號輸入到DAC。

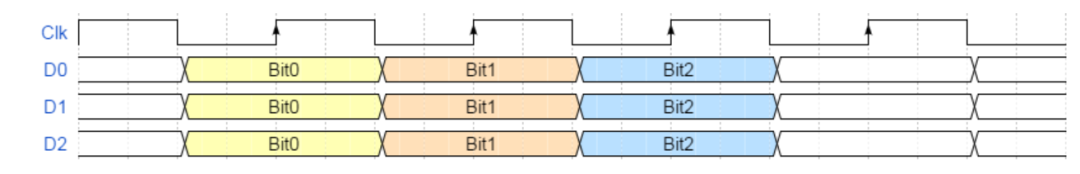

對于正確的操作，所有輸入必須相位對齊，對于某些應用，甚至bit位也要對齊。?下圖顯示了一種完美的對齊方式。

●?相位對準

所有SHF DAC都可以對輸入信號重新采樣并對其進行整形，其在輸入信號失真和延時方面恢復及處理的能力非常強大，并且對輸入信號質量要求不高，即使相位對準不如上圖那樣完美，也始終可以接收到一個完美的PAM信號。DAC可以很簡單地得到每一個輸入信號的相位對準，只需要用戶進入軟件控制界面即可控制進入DAC的相位，輕松解決時延困擾。

●Bit對準

如果滿足以上相位對準要求，則可以簡單產生形狀完美的PAM信號。

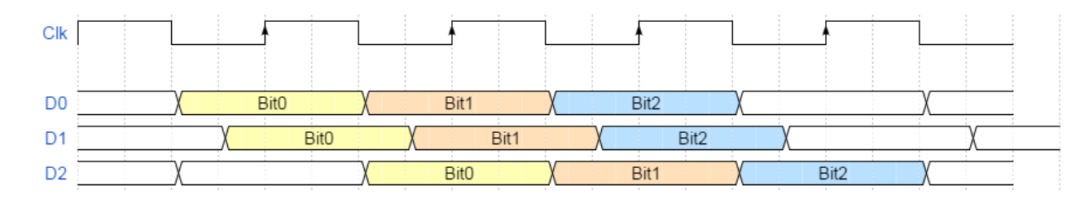

但對于其他特殊應用，例如作為任意波形發生器（AWG），不僅必須考慮相位對準，而且還要考慮邏輯位對齊。下圖顯示了輸入D2的位對齊方式是不正確的，應將其移位-1Bit。

在使用誤差分析儀或示波器的時候，通?？梢灾苯诱页鑫涣魇欠癜次粚?duì)齊。此外，對于SHF 12105A BPG，它可以完全控制位對齊?？稍谲浖凶詣?dòng)設置完成完美的Bit對準。

3

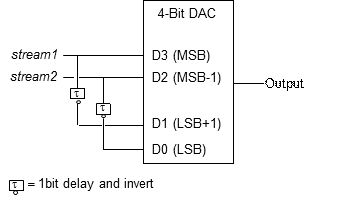

我們可以從下面這個簡單的示意圖看到，如何使用一個4位的DAC完成此操作。

如果SHF BPG配置了四路數據輸出，則只需在軟件中單擊幾下設置，而不需要其他硬件,就可以實現帶預加重功能的PAM4眼圖。

如果SHF BPG僅配置了兩路數據輸出，則可用兩路數據輸出的data+分別給到D3,D2, 將data-分別通過延時線將數據延時1bit后給到D0和D1。

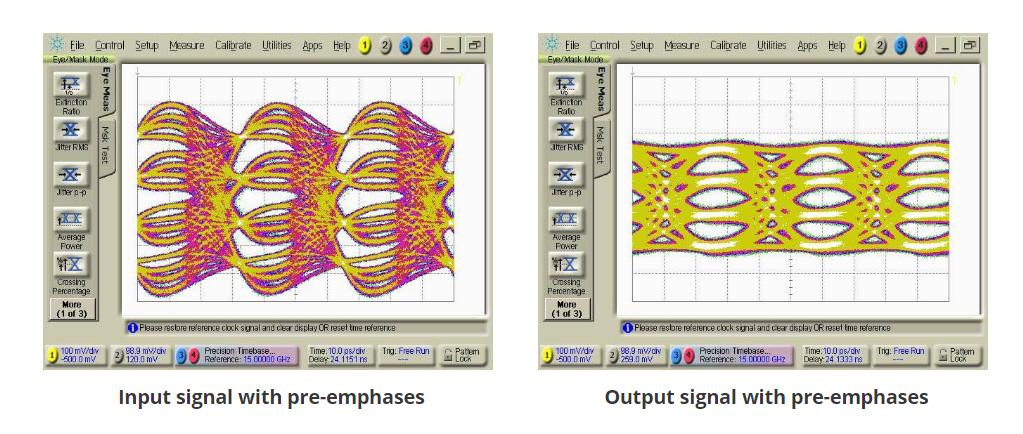

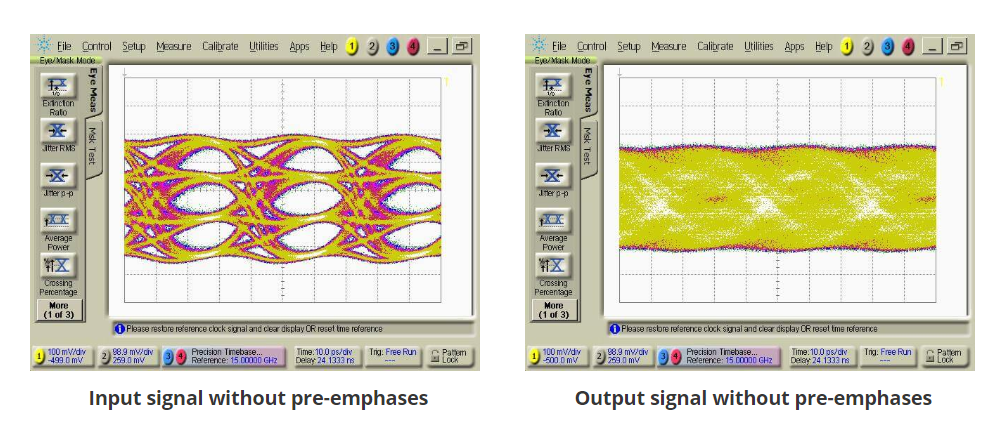

預加重是一個非常強大的功能。下面是30 GBaud PAM-4信號在2.5米SMA電纜傳輸時，預加重效果的結果案例。

4

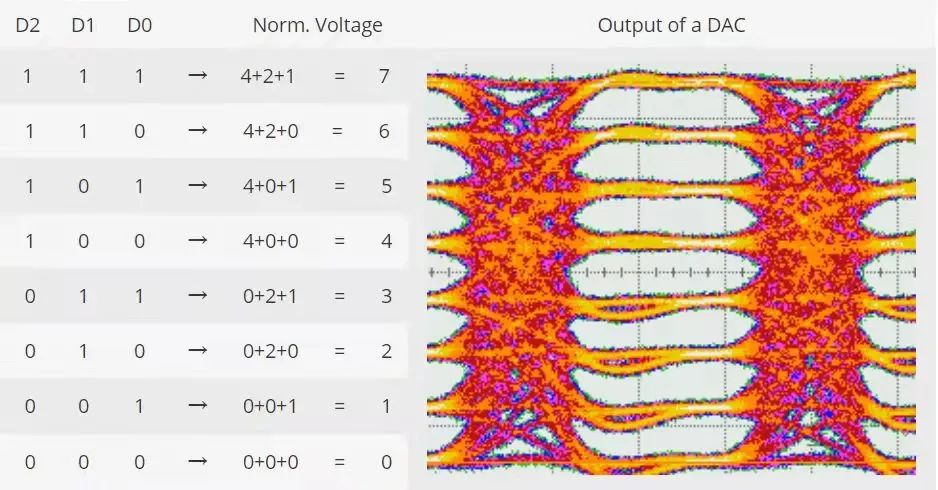

數模轉換器（DAC）是將數字信號轉換為模擬信號的設備。它采用二進制輸入位，對每個二進制位設定權重并將其相加。由于芯片設計上最新的3R再生功能（重新采樣，重新整形、重新放大），DAC作用更加強大。舉個例子，3bit DAC如下圖，先標準化某個電壓電平，然后通過添加其它電平來實現不同幅度輸出，最后完成對稱設置(即在輸出電平之間具有相同的幅度間隔)

這個方案對于各類bit DAC 均適用。例如6bit DAC，對于6位DAC，其輸出電平為2^6=64。使用的bit越多，輸出的電平就越多（同時也意味著分辨率越高）。

5

SHF DAC的bit位數由輸入通道決定，例如，如果想生成PAM-4信號，僅需要兩個輸入信號輸入DAC即可。當僅有一個輸入位輸入時，DAC將作為二進制D型觸發器來使用。建議使用DAC的最高有效位，此時DAC的輸出幅度最大，信噪比最優。

6

對于一個3位DAC，輸出電壓Uout與輸入數據D1，D2和D3之間的關系計算如下：

Uout=D0 · a0 +?D1 · a1 + D2 · a2?

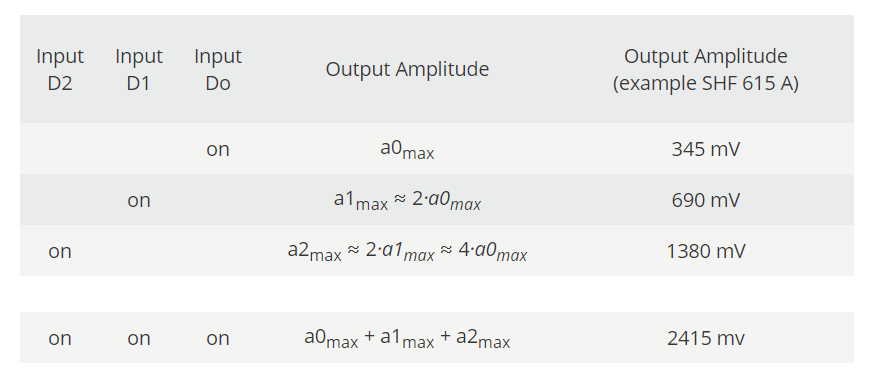

DAC的輸出幅度是由輸入的D1、D2和D3電壓權重累加的，如下圖所示：

堆區每個單獨輸入位的幅度權重可通過GUI中的相應滑塊進行調整。電壓權重值最小值是最大值的一半。

對于一個bit DAC（即輸出PAM4信號），輸出電壓Uout與輸入數據D1和D2之間的關系如下：

Uout=D1 · a1 + D2 · a2?

如果將a1和a2減小相同的系數，則總振幅將減小。當把所有貢獻設置為最小時，輸出功率將降低6dB。

如果減小a1（或增大a2），則PAM4眼圖對稱性會改變。這樣就可以得到非對稱PAM4眼圖。
